LA Modul 1 Percobaan 2





LA Modul 1
Percobaan 2 Kondisi 5




  • Alat
- Seven Segmen
Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.
Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
Arduino UNO

Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Memiliki 14 pin input dari output digital  dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya.

Bread Board


Breadboard merupakan sebuah board atau papan yang berfungsi untuk merancang sebuah rangkaian elektronik sederhana. Breadboard tersebut nantinya akan dilakukan prototipe atau uji coba tanpa harus melakukan solder.Salah satu keuntungan menggunakan breadboard adalah komponen-komponen yang dirakit tersebut tidak akan mengalami kerusakan. Komponen tersebut juga masih bisa dirangkai kembali untuk membentuk rangkaian yang lainnya.

Umumnya breadboard terbuat dari bahan plastik yang juga sudah terdapat berbagai lubang. Lubang tersebut sudah diatur sebelumnya sehingga membentuk pola yang didasarkan pada pola jaringan di dalamnya. Selain itu, breadboard yang bisa ditemukan di pasaran umumnya dibagi menjadi 3 ukuran. Pertama dinamakan sebagai mini breadboard, kedua disebut medium breadboard, dan yang terakhir dinamakan sebagai large breadboard. Untuk mini breadboard, ia memiliki kurang lebih 170 titik.

- Jumper

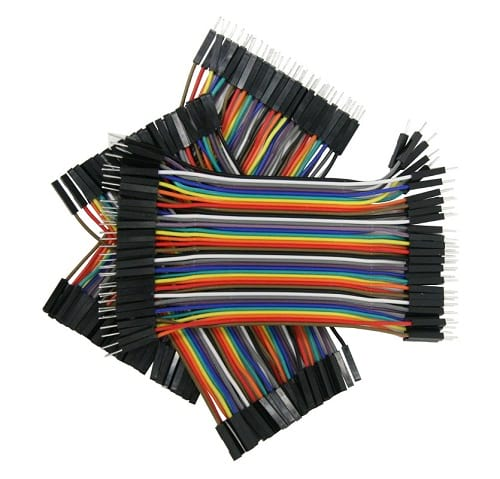

Pengertian kabel jumper adalah kabel elektrik yang memiliki pin konektor di setiap ujungnya dan memungkinkanmu untuk menghubungkan dua komponen yang melibatkan Arduino tanpa memerlukan solder.

Intinya kegunaan kabel jumper ini adalah sebagai konduktor listrik untuk menyambungkan rangkaian listrik.

Biasanya kabel jamper digunakan pada breadboard atau alat prototyping lainnya agar lebih mudah untuk mengutak-atik rangkaian.

Konektor yang ada pada ujung kabel terdiri atas dua jenis yaitu konektor jantan (male connector) dan konektor betina (female connector).

Jenis jenis kabel jumper yang paling umum adalah sebagai berikut:

  1. Kabel Jumper Male to Male
  2. Kabel Jumper Male to Male

    Jenis yang pertama adalah kabel jumper male male. Kabel jumper male to male adalah adalah jenis yang sangat yang sangat cocok untuk kamu yang mau membuat rangkaian elektronik di breadboard.

  3. Kabel Jumper Male to Female
  4. Kabel Jumper Male to Female

    Kabel jumper male female memiliki ujung konektor yang berbeda pada tiap ujungnya, yaitu male dan female.

    Biasanya kabel ini digunakan untuk menghubungkan komponen elektronika selain Arduino ke breadboard

  5. Kabel Jumper Female to Female

  6. Kabel Jumper Female to Female
    Jenis kabel jumper yang terakhir adalah kabel female to female. Kabel ini sangat cocok untuk menghubungkan antar komponen yang memiliki  header male. contohnya seperti sensor ultrasonik HC-SR04, sensor suhu DHT, dan masih banyak lagi.


Ukuran Kabel Jumper Arduino

Berikut ini adalah tabel ukuran panjang kabel jumper Arduino berdasarkan satuan inchi dan centimeter yang bisa kamu jadikan patokan dalam membeli kabel jumper.


Tabel Ukuran Kabel Jumper Arduino
Inchi (In)Centimeter (cm)
9,825
9,424
7,820
7,719,5
6,216
5,915
5,814,7
4,611,7
4,311
  • Bahan
- Software Arduino IDE
    Lingkungan Pengembangan Terpadu Arduino adalah aplikasi lintas platform yang ditulis dalam fungsi-fungsi dari C dan C ++. Ini digunakan untuk menulis dan mengunggah program ke papan Arduino yang kompatibel, tetapi juga, dengan bantuan core pihak ketiga, papan pengembangan vendor lainnya.




        Prinsip kerja dari rangkaian ini adalah menggunakan arduino uno lalu arduino ini diprogram agar nantinya seven segment akan menampilkan angka 5 sampai 1 bergantian dengan interval waktu 300ms untuk kaki arduino yang digunakan adalah kaki (2,3,4,5,6,7,8,9) sebagai keluaran pada output arduino adalah seven segment sebagai indikatornya









1. Analisa pengaruh pin com, a, b, c, d, e, f, g, dp pada 7-segment.

        Kita dapat merujuk setiap segmen sebagai LINE, seperti yang kita lihat ada 7 baris pada unit yang digunakan untuk menampilkan angka / karakter. Kita dapat merujuk setiap segmen "a, b, c, d, e, f, g" dan untuk karakter titik kita akan menggunakan "h".

Ada 10 pin, di mana 8 pin digunakan untuk merujuk a, b, c, d, e, f, g dan h / dp, dua pin tengah adalah anoda / katoda umum dari semua LED. Anoda / katoda umum ini disingkat secara internal sehingga kita hanya perlu menghubungkan satu pin COM.

2. Analisa hubungan 7-segment dengan LED.
        Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

  • LED 7 Segmen Tipe Common Cathode (Katoda)

Common Cathode merupakan bergabung menjadi satu Pin, sedangkan penujang Anoda bisa menjadi Input untuk masing-masing Segmen LED.  Kaki Katoda yang terhubung menjadi 1 Pin ini merupakan Terminal Negatif (-) atau Ground sedangkan Signal Kendali (Control Signal) akan diberikan kepada masing-masing Kaki Anoda Segmen LED.LED Seven Segment Display Tipe Common Katoda.


  • LED 7 Segmen Tipe Common Anode (Anoda)

Dalam Common Anode (Anoda), Kaki Anoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan kaki Katoda akan menjadi Input untuk masing-masing Segmen LED. Anoda yang bergabung menjadi satu Pin tersebut akan diberikan tegangan positif dan Signal Kendali akan diberikan kepada masing-masing Kaki Katoda Segmen LED.



3. Bandingkan hasil pada proteus dengan hasil percobaan praktikum.
  Dari percobaan praktikum hasil yang didapatkan sama dengan hasil simulasi menggunakan proteus. Namun terdapat kendala yaitu ketidaktelitian dalam menghubungkan pin-pin mengakibatkan 7-segment tidak menampilkan hasil yang diharapkan
