1) Mendesain rangkaian flip-flop
2) Menjelaskan cara kerja rangkaian flip-flop
3) Melakukan simulasi rangkaian flip-flop
Alat yang digunakan dalam rangkaian kali ini adalah :
2.1.1 Voltmeter
Voltmeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besar tegangan listrik yang ada dalam sebuah rangkaian listrik.
2.1.2 Ampermeter
Amperemeter adalah salah satu alat ukur yang biasa digunakan untuk mengukur seberapa besar kuat arus listrik yang terdapat pada sebuah rangkaian
Voltmeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besar tegangan listrik yang ada dalam sebuah rangkaian listrik.
2.1.2 Ampermeter
Amperemeter adalah salah satu alat ukur yang biasa digunakan untuk mengukur seberapa besar kuat arus listrik yang terdapat pada sebuah rangkaian
Bahan yang digunakan dalam rangkaian kali ini adalah :
2.2.1 Baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).
gambar 1. Baterai di proteus gambar 2. Contoh Baterai
2.2.3 Resistor
*Resistor 1k Ohm
Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian.
Potensiometer merupakan jenis Variable Resistor yang nilai resistansinya dapat berubah-ubah dengan cara memutar porosnya melalui sebuah tuas.
Datasheet Resistor
ctt: SFR16S(biru muda); SFR25(hijau muda); SFR25H(merah kecoklatan).
Potensiometer merupakan jenis Variable Resistor yang nilai resistansinya dapat berubah-ubah dengan cara memutar porosnya melalui sebuah tuas.
Datasheet Resistor
ctt: SFR16S(biru muda); SFR25(hijau muda); SFR25H(merah kecoklatan).
2.2.4 LED
Berfungsi untuk lampu indikator ketinggian air pada rangkaian.
Datasheet LED
Datasheet LED
2.2.5 Transistor NPN (BC548/BC547)
Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada rangkaian water level sensor ini transistor hanya digunakan sebagai saklar, dengan adanya arus di base maka transistor akan "on" sehingga akan ada arus dari kolektor ke emitor.
Fitur:
1. DC Current gain(hfe) maksimal 800
2. Arus Collector kontinu(Ic) 100mA
3. Tegangan Base-Emitter(Vbe) 6V
4. Arus Base(Ib) maksimal 5mA
Datasheet Transistor BC548 dan BC547
Fitur:
1. DC Current gain(hfe) maksimal 800
2. Arus Collector kontinu(Ic) 100mA
3. Tegangan Base-Emitter(Vbe) 6V
4. Arus Base(Ib) maksimal 5mA
Datasheet Transistor BC548 dan BC547
Transistor NPN terdiri dari selapis semikonduktor tipe-p diantara dua lapis tipe-n. Arus kecil yang memasuki basis pada tunggal emittor dikuatkan di keluaran kolektor. Tanda panah dari simbol diletakkan di kaki emittor dan menuju keluar. Transistor sebagai saklar penyambung, pemutus dan penguat sinyal. Digunakan sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya.
2.2.5. Sensor PIR
Features
• 3.0 − 5.75 V Operation
• −40 to 85°C
• 14 Pin SOIC Package
• Integrated 2−Stage Amplifier
• Internal LDO to Drive Sensor
• Internal Oscillator with External RC
• Single or Dual Pulse Detection
• Direct Drive of LED and OUT
• This is a Pb−Free Device Typical
Applications
• Automatic Lighting (Residential and Commercial)
• Automation of Doors
• Motion Triggered Events (Animal photography)

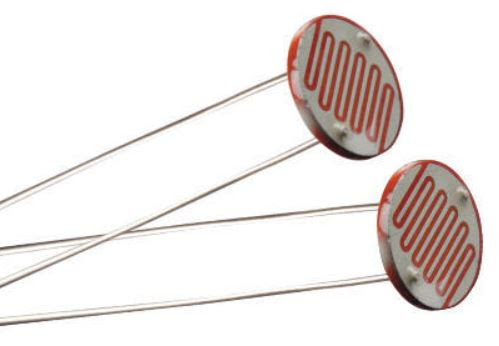

2.2.6 LDR
Flip Flop adalah rangkaian elektronik yang termasuk multivator bistabil. Artinya, rangkaian flip flop ini mempunyai dua keadaan stabil dan pada keluarannya dihubungkan kembali pada salah satu masukannya sebagai umpan balik.
3.1 Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
3.2 LED
LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
Tegangan Maju LED
3.4 Transistor NPN (BC548 dan BC547)Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
Tegangan Maju LED
Transistor PNP
Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.
Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor.
Transistor sebagai saklar
Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titk jenuh (saturasi). Pada titk jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut-off sehingga tidak ada arus dari kolektor ke emitor. Nilai resistor terhubung ke base (Rb) dapat dihitung dengan;
Rb = Vbe / Ib
Transistor sebagai penguat
Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base.
DC Current Gain = Collector Current (Ic) / Base Current (Ib)
Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.
Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor.
Transistor sebagai saklar
Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titk jenuh (saturasi). Pada titk jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut-off sehingga tidak ada arus dari kolektor ke emitor. Nilai resistor terhubung ke base (Rb) dapat dihitung dengan;
Rb = Vbe / Ib
Transistor sebagai penguat
Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base.
DC Current Gain = Collector Current (Ic) / Base Current (Ib)
1) Buka Aplikasi Proteus
2) Ambil komponen yang dibutuhkan seperti alat dan bahan diatas
3) Rangkai setiap komponen
4) Ubah spesifikasi komponen sesuai kebutuhan
5) Tambahkan Voltmeter pada rangkaian untuk mengetahui besar tegangan di rangkaian
6) Jalankan rangkaian
