a. Mengetahui apa itu DIAC
   b. Mengetahui fungsi DIAC
   c. Mampu membuat rangkaian  menggunakan DIAC



2. Komponen      [kembali]

    1) Resistor

      gambar 1. Resistor di proteus                                      gambar 2. Contoh Resistor
           Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:
                                                  V = I . R
       Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).

   2) Baterai





             gambar 3. Baterai di proteus                                     gambar 4. Contoh Baterai

         Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

    3) Ground


                  gambar 3. Ground di Proteus


         Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).


     4) DIAC

       gambar 5. DIAC di proteus                             gambar 6. Contoh DIAC



 3. Datasheet DIAC    [kembali]






4. Dasar Teori   [kembali]

          Diac pada dasarnya adalah kombinasi dua terminal paralel-terbalik dari lapisan semikonduktor yang memungkinkan pemicu pada kedua arah.  Karakteristik perangkat, disajikan pada Gambar. 21.30a, dengan jelas menunjukkan bahwa ada tegangan tembus pada  arah.

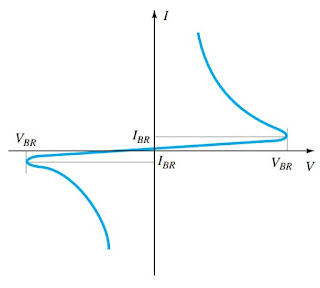

 Gambar 21.30 Diac: (a) karakteristik, (b) simbol  dan konstruksi dasar.  (Atas perkenan General Electric Company)
     Kemungkinan kondisi ini di kedua arah dapat digunakan untuk keuntungan sepenuhnya dalam aplikasi ac.  Susunan dasar dari lapisan semikonduktor diac ditunjukkan pada Gambar. 21.30b, bersama dengan simbol grafisnya.  Perhatikan bahwa tidak ada terminal yang disebut sebagai
katoda.  Sebaliknya, ada anoda 1 (atau elektroda 1) dan anoda 2 (atau elektroda 2).  Ketika anoda 1 positif terhadap anoda 2, lapisan semikonduktor dengan minat khusus adalah pinapz dan ng.  Untuk anoda 2 positif sehubungan dengan anoda 1, lapisan yang berlaku adalah pnapi dan n.  Untuk unit yang muncul pada Gambar 21.30, voltase breakdown sangat dekat besarnya tetapi dapat bervariasi dari minimum 28 V hingga maksimum 42 V. Mereka terkait dengan persamaan berikut yang disediakan dalam lembar spesifikasi:

                                   (21.1)

    Level saat ini (/ BR, dan Isg,) juga sangat dekat besarnya untuk setiap perangkat.  Untuk unit Gambar 21.30, kedua level saat ini adalah sekitar 200 HA = 0,2 mA.  Penggunaan diac dalam detektor kedekatan muncul pada Gambar. 21.31.  Perhatikan penggunaan SCR secara seri dengan beban dan transistor unijunction yang dapat diprogram (dijelaskan dalam Bagian 21.13) yang terhubung langsung ke elektroda penginderaan.

Gambar 21.31 Detektor kedekatan atau sakelar sentuh (Atas perkenan Semua resistor 14 W Powerex, Inc)

     tubuh manusia mendekati elektroda penginderaan, kapasitansi antara elektroda dan tanah akan meningkat.  UJT (PUT) yang dapat diprogram adalah perangkat yang akan menyala (memasuki kondisi hubung singkat) ketika tegangan anoda (VA) setidaknya 0,7 v (untuk silikon) lebih besar dari tegangan gerbang (Va).  Sebelum perangkat yang dapat diprogram menyala, sistem pada dasarnya seperti yang ditunjukkan pada Gambar. 21.32.  Ketika tegangan input naik, v, dan e C-OF Gambar 21.32 Pengaruh elemen kapasitif pada perilaku jaringan Gambar, 21.31

     tegangan Diac VG akan mengikuti seperti yang ditunjukkan pada gambar sampai potensi penembakan tercapai.  Ini kemudian akan menyala dan tegangan diac akan turun secara substansial, seperti yang ditunjukkan.  Perhatikan bahwa diac pada dasarnya adalah sirkuit terbuka hingga menyala.  Sebelum elemen kapasitif diperkenalkan, tegangan VG akan sama dengan input.  Seperti ditunjukkan dalam gambar, karena Va dan VG mengikuti input, VA tidak pernah lebih besar dari VG sebesar 0,7 V dan nyalakan perangkat.  Namun, ketika elemen kapasitif diperkenalkan, voltase VG akan mulai meninggalkan voltase input dengan sudut yang meningkat, seperti yang ditunjukkan    pada gambar.  Oleh karena itu ada titik yang ditetapkan di mana VA dapat melebihi Ve sebesar 0,7 V dan menyebabkan perangkat yang dapat diprogram menyala.  Arus besar terbentuk melalui PUT  pada titik ini, menaikkan tegangan Vg dan menyalakan SCR.  Saat ini SCR yang berat akan ada melalui beban, bereaksi terhadap kehadiran orang yang mendekat.  Aplikasi kedua diac muncul di bagian berikutnya (Gbr. 21.34) karena kami mempertimbangkan perangkat kontrol daya yang penting: triac.


Power inverter sebagai sumber tegangan. Tegangan dialirkan ke resistor dan ke DIAC Apabila tegangan yang memiliki polaritas diberikan ke DIAC, dioda yang disebelah kiri akan menghantarkan arus listrik jika tegangan positif yang diberikan melebihi tegangan breakover DIAC. Sebaliknya, apabila DIAC diberikan tegangan positif yang melebih tegangan breakover DIAC dari arah yang berlawanan, maka dioda sebelah kanan akan menghantarkan arus listrik.
     Setelah DIAC dijadikan ke kondisi “ON” dengan menggunakan tegangan positif ataupun negatif, DIAC akan terus menghantarkan arus listrik sampai tegangannya dikurangi hingga 0 (Nol) atau hubungan pemberian listrik diputuskan.


6. Gambar Rangkaian     [kembali]






7. Video      [kembali]
Video 1`

Video 2


8. Download File    [kembali]

     Download Datasheet DIAC      [klik disini]
     Download Gambar Rangkaian    [klik disini]
     Download HTML        [klik disini]
     Download Video 1   [klik disini]
     Download Video 2 disini
Download file proteus 1 disini
Download file proteus disini
