1. Tujuan [kembali]
a. Mengetahui apa itu PNP Transistor
b. Mampu membuat rangkaian PNP Transistor
c. Mampu menghitung arus, tegangan, dan hambatan pada masing-masing
komponen
d. Mengetahui fungsi dari PNP Transistor
2. Komponen [kembali]
1) PNP Transistor
gambar 1. PNP Transistor di proteus gambar 2. Contoh PNP Transistor
PNP Transistor berfungsi mengalirkan arus positif dari emitor menuju ke kolektor. Transistor PNP menerima tegangan positif ke terminal emitor dan tegangan negatif di terminal basis (atau lebih tepatnya lebih tinggi tegangan negatif atau lebih rendah daripada yang di masukkan terminal emitor).
2) Resistor
gambar 3. Resistor di proteus gambar 4. Contoh Resistor
Resistor merupakan komponen elektronik yang
memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai
resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin
dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus
yang mengalir, berdasarkan persamaan hukum Ohm:
V = I . R
Resistor digunakan sebagai bagian
dari rangkaian elektronik dan sirkuit elektronik,
dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat
dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat
yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Cara menghitung nilai resistansi resistor dengan gelang warna: 1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Cara menghitung nilai resistansi resistor dengan gelang warna: 1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
3) Baterai
gambar 5. Baterai di proteus gambar 6. Contoh Baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).
4) Ground
gambar 7. Ground di proteus
Ground adalah titik yang dianggap
sebagai titik kembali nya arus listrik arus searah atau titik kembali nya
sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan
dan sinyal listrik di dalam rangkaian elektronika.
Arti ground = bumi, sedangkan grounding = pembumian, dalam arti sebenar nya adalah titik di bumi di mana secara listrik berhubungan /bertemu dengan mata air tanah (mata air tanah).
Arti ground = bumi, sedangkan grounding = pembumian, dalam arti sebenar nya adalah titik di bumi di mana secara listrik berhubungan /bertemu dengan mata air tanah (mata air tanah).
3. Dasar Teori [kembali]
Analisis sejauh ini telah dibatasi sepenuhnya untuk transistor npn untuk memastikan bahwa analisis awal dari konfigurasi dasar sejelas mungkin dan tidak rumit
dengan beralih antar jenis transistor. Untungnya, analisis transistor pnp
mengikuti pola yang sama yang ditetapkan untuk transistor npn. Level IB pertama-tama mencegah penambangan, diikuti oleh penerapan hubungan transistor yang sesuai untuk menentukan daftar jumlah yang tidak diketahui. Bahkan, satu-satunya perbedaan antara persamaan hasil untuk jaringan di mana transistor npn telah digantikan oleh pnp
Transistor adalah tanda yang terkait dengan jumlah tertentu.
Seperti dicatat dalam Gambar 4.63, notasi rangkap dua berlanjut seperti biasanya didefinisikan. Namun, arah saat ini telah terbalik untuk mencerminkan arah konstruksi yang sebenarnya. Menggunakan polaritas yang ditentukan pada Gambar 4.63, VBE dan VCE akan
menjadi jumlah negatif.

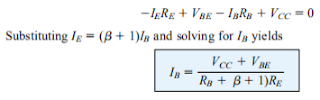

Menerapkan hukum tegangan Kirchhoff ke loop basis-emitor akan menghasilkan persamaan berikut untuk jaringan Gambar 4.63
Persamaan yang dihasilkan memiliki format yang sama dengan Persamaan. tetapi tanda di depan
setiap istilah di sebelah kanan tanda sama dengan telah berubah. Karena VCC akan lebih besar dari
besarnya istilah berikutnya, tegangan VCE akan memiliki tanda negatif, seperti
disebutkan dalam paragraf sebelumnya.
dengan beralih antar jenis transistor. Untungnya, analisis transistor pnp
mengikuti pola yang sama yang ditetapkan untuk transistor npn. Level IB pertama-tama mencegah penambangan, diikuti oleh penerapan hubungan transistor yang sesuai untuk menentukan daftar jumlah yang tidak diketahui. Bahkan, satu-satunya perbedaan antara persamaan hasil untuk jaringan di mana transistor npn telah digantikan oleh pnp
Transistor adalah tanda yang terkait dengan jumlah tertentu.
Seperti dicatat dalam Gambar 4.63, notasi rangkap dua berlanjut seperti biasanya didefinisikan. Namun, arah saat ini telah terbalik untuk mencerminkan arah konstruksi yang sebenarnya. Menggunakan polaritas yang ditentukan pada Gambar 4.63, VBE dan VCE akan
menjadi jumlah negatif.
Menerapkan hukum tegangan Kirchhoff ke loop basis-emitor akan menghasilkan persamaan berikut untuk jaringan Gambar 4.63
Persamaan yang dihasilkan memiliki format yang sama dengan Persamaan. tetapi tanda di depan
setiap istilah di sebelah kanan tanda sama dengan telah berubah. Karena VCC akan lebih besar dari
besarnya istilah berikutnya, tegangan VCE akan memiliki tanda negatif, seperti
disebutkan dalam paragraf sebelumnya.
4. Prinsip Kerja Rangkaian [kembali]
Baterai sebagai sumber tegangan. Tegangan dialirkan ke resistor dan ke transistor PNP. Arus yang mengalir antara kaki basis dan emitor akan berfungsi sebagai saklar untuk mengalirkan arus yang lebih besar dari kaki kolektor ke emitor.
gambar 4.63

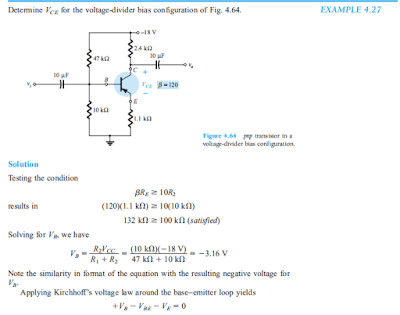

gambar 4.64
video 4.63
video 4.64
